平臺的AI高速芯片驗證實驗室針對高性能AI芯片的測試實現了高性能互聯測試、高性能存儲測試、半導體先進工藝生產測試、電源完整性、電源抗擾度等一系列典型AI測試的全面覆蓋。
AI高速芯片驗證實驗室重點設施設備一覽表
| 序號 | 設備名稱 | 型號 | 參數 |
| 1 | 高帶寬實時示波器 | UXR0504A | 具有4通道50GHz帶寬，每通道256GSa/s采樣率 支持高速串行信號時鐘恢復、眼圖分析、抖動和噪聲分析 |
| 2 | 誤碼儀 | M8020A | 支持PCIe4.0 Rx一致性測試，支持USB3.1 Rx一致性測試 |
| 3 | 任意波形發生器 | M9010A | 1 GSa/s，14 位，400 MHz 帶寬 1 GSa/s，14 位，400 MHz（M9010A內置模塊） |
| 4 | 網絡分析儀PNA | N5242B | 支持測試雙端口差分器件S參數測試， 頻率范圍10 MHz 至 26.5 GHz |
| 5 | 邏輯分析儀 | 16864A | 支持DDR3/4/5,PCIE3.0/4.0，I2C等多種協議的分析 |
| 6 | 信號源分析儀 | E5052B | 射頻輸入頻率范圍：10 MHz 至 110 GHz 分析偏移頻率范圍：1 Hz 至 100 MHz |
| 7 | 矢量信號發生器 | N5182B | LTE、HSPA+、WLAN、GNSS、DVB |
| 8 | 藍牙/WIFI功能性 測試系統 | X8711A | 制式:BLE 4.2；802.11 b/g/n 2.4GHz接收靈敏度:藍牙 范圍：-40至-75 dBm 刻度：0.5 dB 精度：± 2 dB |
| 9 | 信號分析儀 | N9041B | 可分析超過 75 種信號格式的先進分析功能，可以解調物聯網 信號如 Lora, NB-IoT 等，以及查看設備的發射性能 |
| 10 | 功耗分析系統 (電池使用壽命優化) | X8712A | 工作頻率范圍：100MHz 至 2.9 GHz 功率測量范圍：-40 至 0 dBm 功率精度： +/- 3 dB |
| 11 | 示波器 | DSOS254A | 可測信號帶寬大于等于2.5 GHz 支持單端，差分信號測試 測試帶寬支持軟件升級到大于等于8GHz *4 個模擬通道 |
| 12 | 高性能音頻分析儀 | U8903B | 數字音頻接口（AES3/SPDIF 和 DSI）和藍牙? 音頻測量 精度低至 -110 dB |
| 13 | 示波器 | DSOS104A | 可測信號帶寬大于等于1 GHz |
| 14 | 無線綜測儀 | E6640A | 5G LTE/LTE-Advanced FDD、LTE/LTE-Advanced TDD |
| 15 | 電流分析儀 | CX3322A | 200MHz/1GSa/s采樣速度/100pA到10A |
| 16 | 函數發生器 | 81160A | 330 MHz 脈沖、500 MHz 正弦波、660 Mbit 碼型 2.5 GSa/s 采樣率和 14 位垂直分辨率 |
| 17 | 示波器 | DSOX3034T | 350MHz |
| 18 | 示波器 | DSOX3014T | 100MHz |
| 19 | 示波器 | DSOX3024T | 200MHz |
| 20 | 手持萬用表 | U1242C | / |
| 21 | 電源 | E36311A | / |
| 22 | 萬用表 | 34450A | / |
實驗室能夠?qū)崿F(xiàn)以下功能：
| 高速信號質量驗證： | |
|---|---|

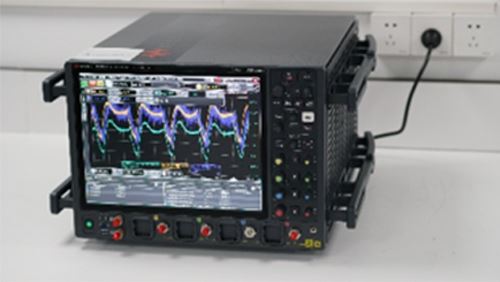

 UXR0504A 50GHz高帶寬實時示波器 | 實驗室配備高帶寬實時采樣數字示波器，可用于在時域觀察高速信號波形質量、對信號進行測試分析。設備搭 載高速邏輯分析系統，能夠適用針對大量的信號如高速并行總線進行同時測試，能夠?qū)偩€進行眼圖掃描和分 析、觀察總線及每個通道的眼圖質量，能夠支持AI接口如PCIe4.0/DDR4及其它高速SerDes等測試分析，包括波形參數測量、波形眼圖測試，抖動測試，一致性測試。 |
| 高速接口容限測試 | |
|---|---|

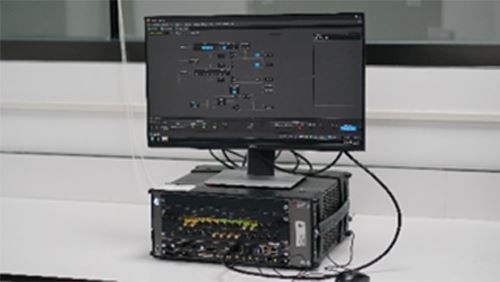

| 高速接口的接收性能涉及到系統互聯和可操作問題，非常關鍵。對于高速數字通信系統來說，系統在惡劣環境下接收信號的能力是衡量系統可靠性的關鍵指 標。在高速接口中一個關鍵步驟是進行接收壓力測試，也模擬在系統惡劣環境下對接收端性能測試，定量反映出數字傳輸系統接收惡劣信號的能力。 惡劣環境下接收信號的能力是衡量數字通信系統可靠性的關鍵指標。 用到誤碼儀進行測試衡量接收惡劣信號能力。 |  M8020A 誤碼儀 |
| 電源完整性測試 | |
|---|---|

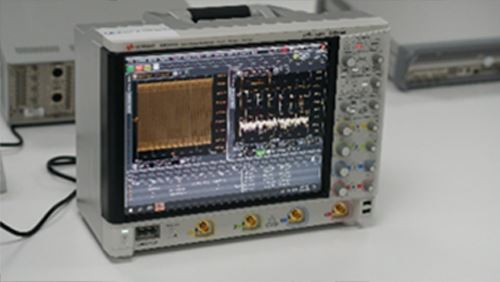

 DSOS254A 2.5G帶寬示波器 |  E5052B 信號源分析儀 |
| 高性能AI芯片或者用于終端訓練的芯片對于功耗及半導體制造工藝都有嚴格的要求。在高速電路的電源系統中，對電源供電的研發設計要求電壓更低、對紋波要求更小。為電子產品中的器件和電路提供高效電源，需要在現代產品的配電網絡 (PDN)設計上投入大量的時間、人力和設備。因而精確高效的電源完整性測試十分有必要，能夠發現、確認和解決電路故障問題。 | |
| 功耗分析 | |
|---|---|
 X8712A 功耗分析系統 | 電池壽命是設計物聯網AI設備的一個關鍵研發問題。本實驗室測試分析功能能夠準確地測量電池壽命，并能夠識別導致功耗的關鍵事件，并進行設計更改以優化電池壽命。 |
| 高速互聯通道分析 | |
|---|---|
 N5242B PNA-X 微波網絡分析儀 |  M9010A PXIe 任意波形發生器 |
| 高速PCB、連接器、背板、電纜等是承載高性能AI芯片互聯的基礎。對于這些高速的PCB、連接器、電纜，甚至芯片封裝來說，由于制作工藝及綜合設計等原因，可能會造成實物與仿真期望的不符。實驗室針對信號完整性的應用，專門推出了基于TDR/TDT（時域反射/時域傳輸）以及矢量網絡分析儀（VNA） 的物理層測試系統（ Physical Layer Test System– PLTS） | |
| AI智慧物聯網性能分析 | |
|---|---|
 X8711A 藍牙/WIFI分析系統 |  N9041B UXA 90G 信號分析儀 |
| 人工智能離不開大數據的獲取，隨著智能設備及物聯網技術的深化應用，所有的物聯網設備之間都必須隨時隨地保持無線連通性，這種連通性必須沒有任何間隙、安全可靠，并能同時提供高質量的語音和數據業務。實驗室專門應對IoT和5G等新興無線通信技術的發展，持續地跟蹤各種無線通信技術的發展和持續標準演進，提供各類物聯網信號和無線標準的的硬件和軟件測試解決方案，測試能夠涵蓋各種的無線通信制式并快速升級跟蹤新測試需求。 | |
| 高速存儲總線性能分析 | |
|---|---|
| 內存總線的可靠性和效率對于AI芯片至關重要。由于DDR的總線寬度很寬，且DDR4的數據速率更是達到3.2GT/s以上，為了能夠?qū)@么多根線上的數據進行同時捕獲以進行協議分析，實驗室配備了高效能的邏輯分析儀，以及解碼軟件和協議一致性測試軟件。主要用于總線的協議分析和調試，還可以使用協議檢查工具，通過對邏輯分析儀捕獲的數據進行分析和統計，快速檢查總線上是否有協議錯誤。 |  16864A 2.8Gbps DDR4 邏輯分析儀 |
AI高速芯片驗證實驗室預約，請點擊“資源開放”。
