2019年12月23日,“2019國際芯片大會(Chips 2019)”在北京舉行,中國工程院院士倪光南展望了開源芯片的前景:“未來RISC-V很可能發展成為世界主流CPU架構之一,從而在CPU領域形成英特爾(x86)、ARM、RISC-V三分天下的格局?!?/span>

(圖片源自網絡)
CPU指令集和IP核簡介
計算機指令就是指揮機器工作的指示和命令,程序就是一系列按一定順序排列的指令,執行程序的過程就是計算機的工作過程。而CPU指令集(ISA, Instruction Set Architecture)就是CPU中用來計算和控制計算機系統的一套指令的集合,每款CPU在設計時就規定了一系列與其硬件電路相配合的指令系統。而指令集的先進與否,也關系到CPU的性能發揮,它也是CPU性能體現的一個重要標志。

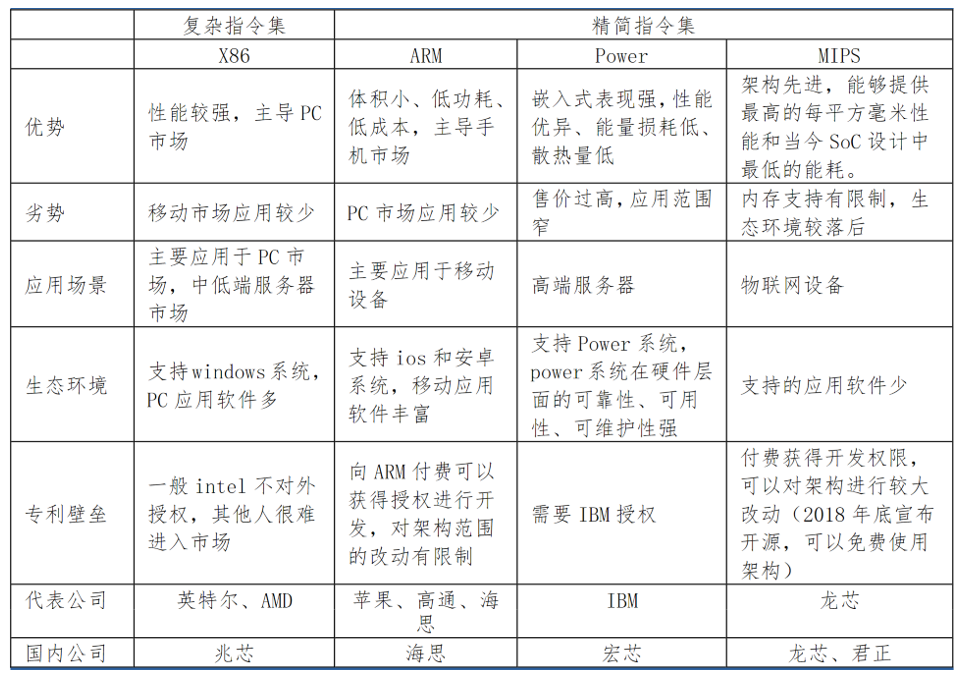

不同的操作系統、應用軟件都是建立在對應的底層處理器架構之上。例如英特爾的 CPU 和微軟的 windows,ARM系列芯片和安卓系統及應用,蘋果處理器與 IOS 系統及應用。CPU 指令集主要分有兩大陣營,一是以 Intel 和 AMD 的復雜指令集(CISC), 二是以 ARM、MIPS、PowerPC、RISC-V 為主的精簡指令集(RISC)。

(長城證券研究所)
IP核是知識產權核或知識產權模塊,在EDA技術開發中具有十分重要的地位。美國著名的Dataquest咨詢公司將半導體產業的IP定義為“用于ASIC或FPGA中的預先設計好的電路功能模塊”。IP核主要分為軟核、固核和硬核。軟核是用Verilog / VHDL等硬件描述語言描述的功能塊,但是并不涉及用什么具體電路元件實現這些功能,因此用戶可以綜合出正確的門電路級設計網表,并可以進行后續的結構設計,具有很大的靈活性;固核的設計程度則是介于軟核和硬核之間,除了完成軟核所有的設計外,還完成了門級電路綜合和時序仿真等設計環節。一般以門級電路網表的形式提供給用戶;硬核是基于半導體工藝的物理設計,已有固定的拓?fù)洳季趾途唧w工藝,并已經過工藝驗證,具有可保證的性能。其提供給用戶的形式是電路物理結構掩模版圖和全套工藝文件,是可以拿來就用的全套技術。
現在主流處理器架構是PC處理器x86和手機處理器 ARM,x86架構被 Intel 和 AMD 壟斷,ARM 架構被 ARM 公司壟斷。其他處理器設計公司想自主設計就要有授權。而ARM 的授權主要分為3種:
一是指令集架構級別的授權,蘋果和華為就是指令集架構授權(華為-ARMV8);
二是 IP 核(軟核)授權,無法對指令集架構修改,只能修改IP核;
三是 IP 核(硬核)授權,一切不能改動,包括工藝參數選擇,直接調用。

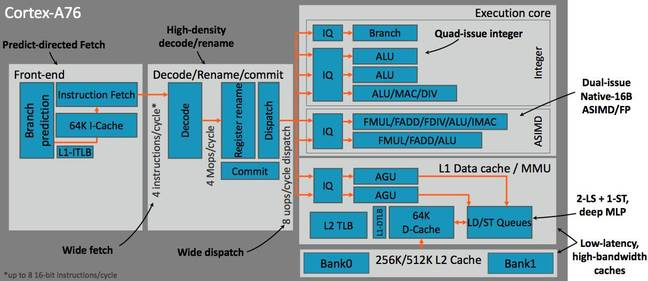

華為旗艦手機CPU芯片麒麟980、990均采用
ARM IP-Cortex-A76架構定制
(圖片源自網絡)
2019年5月16日,美國商務部工業與安全局(BIS)將華為列入“實體清單”,ARM公司也一度拒絕授權給華為ARM新的指令集和IP核,這將造成兩大影響:一是ARM發布下一代IP核(Cortex-A77)后,華為只能使用ARM V8架構自主設計IP核跟進或是采用原IP(Cortex-A76)進一步開發,研發速度和資金投入是關鍵。而高通可以直接通過這個新IP核(Cortex-A77)定制新一代芯片高通驍龍865。二是當ARM發布下一代指令集架構(例如 ARMV9、V10)時,華為需要在ARMV8的基礎上自主開發出“ARMV9” 指令集架構,技術難度比IP核大很多。同時華為自創的“ARMV9”生態系統需要和ARM系統兼容。(ARM中國在19年9月宣稱并不會中斷與華為合作,未來華為依舊可以得到授權)
RISC-V的特點與市場

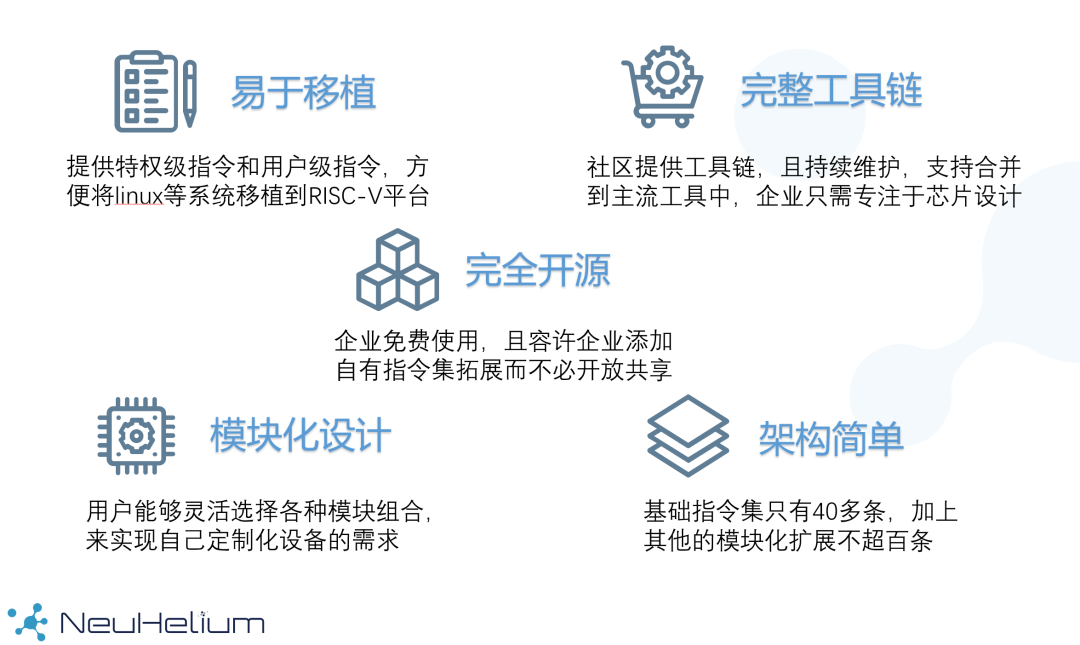

RISC-V是基于精簡指令集 (RISC)建立的開放指令集架構 (ISA),由加州大學伯克利分校的 David A. Patterson 教授提出,具有完全開源、架構簡單、易于移植、模塊化設計等優點,由硅谷相關公司于 2015 年發起并成立的 RISC-V 基金會統一維護。

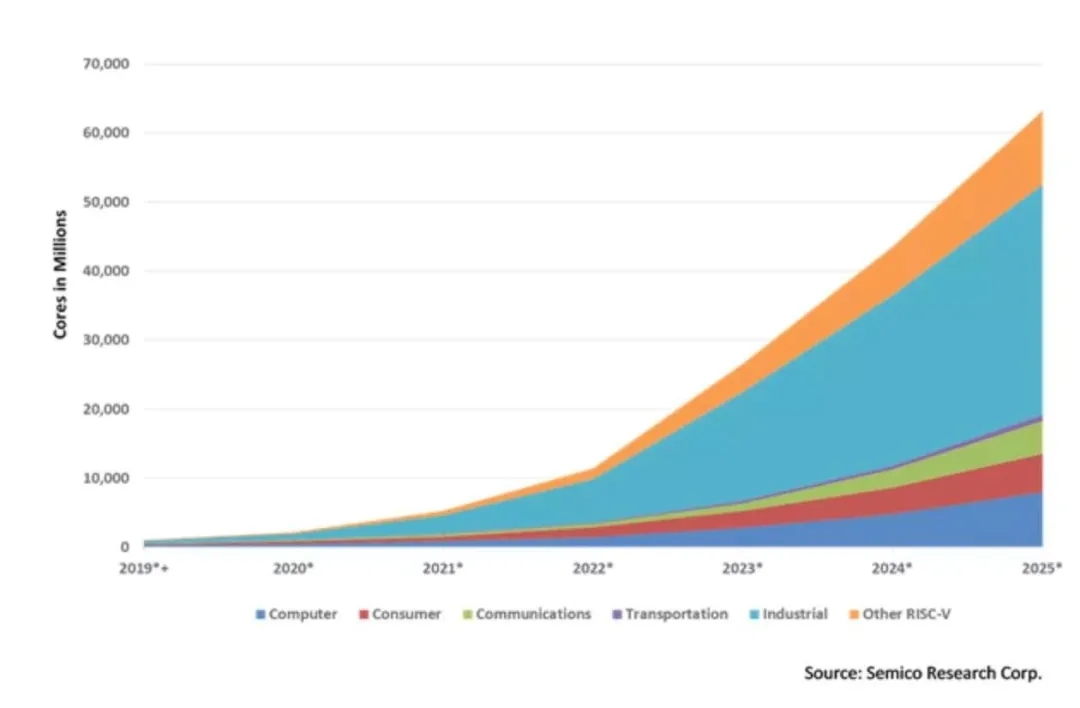

分析機構Semico Research預測,到2025年,市場將總共消費624億個RISC-V CPU內核2018年至2025年復合增長率高達146%,涵蓋計算機、消費者,通訊、運輸和工業等細分市場,其中工業領域?qū)⒊蔀樽畲蟮募?xì)分市場,擁有167億個內核,占總體銷量的 26.76%。
雖然RICS-V本身是開源免費的,但是用戶對RICS-V的架構進行使用和修改后可以進行銷售。根據Tractica的預測,基于RISC-V的IP和軟件工具的全球收入將在2025年增加到11億美元,高于2018年的5200萬美元。

(Source: Semico Research Corp.)
在芯片架構領域,ARM的壟斷地位越發明顯,缺乏競爭導致ARM IP授權越來越貴,許多ARM的客戶例如高通、Google等紛紛加入了開源架構RlSC-V的陣營。RISC-V的這些特點其相繼吸引來 IBM、NXP、西部數據、英偉達、高通、三星、谷歌、華為、阿里、Red Hat 與特斯拉等 100 多家科技公司加入其陣營,行業也不斷在圍繞它構建生態系統,對 ARM 等競爭對手造成了巨大的沖擊。2015年,RISC-V 基金會正式成立。截至19年8月12日,該基金會已吸引了全球28個國家327家會員加入。RISC-V基金會負責維護RSIC-V指令集標準手冊與架構文檔,每年 RISC-V基金會都會舉辦各種專題討論會和全球活動。

RISC-V基金會成員
(圖片源自網絡)
RISC-V的前生今世
1981年,美國加州大學伯克利分校的David Patterson教授提出了精簡指令集RISC的觀點,這與X86那類復雜指令集CISC是相對的,RISC主張精簡指令種類和格式,倡導硬件應重點加速常用的指令,達到降低功耗、提高效率的目的。
2010年,同樣是在美國加州大學伯克利分校,Krste Asanovic教授正在為選擇何種指令集來開展他的一系列教育項目而煩惱。在比較過后,因?yàn)閄86是封閉的,Arm架構授權費太貴,社區化運營的OpenRISC要求所有的指令集改動后必須開源,限制條件頗多。最后Krste教授決定結合現代設計需求,在RISC架構的基礎上,拋掉不必要的歷史包袱,自己做個開源的CPU指令集架構來使用。
2014年,Krste團隊成功推出了一套基于BSD協議許可的免費開放的指令集架構RISC-V。
2015年,融合了產學研各界的RISC-V基金會正式成立。
2017年,印度政府表示將大力資助基于 RISC-V 的處理器項目,使 RISC-V 成為印度的事實國家指令集。
2018年7月,上海成為國內第一個將 RISC-V 列入政府扶持對象的城市。
2018年10月17日,中國 RISC-V產業聯盟(China RISC-V Industry Consortium,簡稱 CRVIC)在上海張江正式成立,芯原微電子擔任聯盟首任理事長單位,君正、晶心、芯來、致象爾微擔任副理事長單位,截止 2019 年底,聯盟已有 130 余家會員單位。
2018年11月8日,中國開放指令生態(RISC-V)聯盟(China RISC-V Alliance,簡稱 CRVA)成立,由中國工程院院士、中科院計算技術研究所研究員倪光南任理事長,阿里(中天微)、百度、北京大學、長虹集團、清華大學、騰訊、中芯國際、紫光展銳等為副理事長單位,旨在以 RISC-V 指令集為抓手,聯合學術及產業界推動開源開放指令芯片及生態的健康發展。
2020年1月13日,中國開放指令生態(RISC-V)聯盟2019年會暨武漢產學研創新論壇在武漢順利召開。武漢RISC-V產學研基地、RISC-V聯盟武漢分中心、湖北省RISC-V產學研基地在本次大會上揭牌成立。會上,中國工程院院士、中國開放指令生態(RISC-V)聯盟理事長倪光南表示“未來RISC-V很可能發展成為世界主流CPU架構之一,從而CPU領域形成Intel、Arm、RISC-V三分天下的格局?!?/p>
2020年3月20日,RISC-V基金會首席執行官Calista Redmond正式宣布,RISC-V基金會總部正式遷移到瑞士。此前RISC-V基金會總部位于美國,而RISC-V基金會遷移至瑞士就是為了避免受到美國芯片霸權主義的影響,確保美國以外的大學、政府和公司可以應用并開發其開源技術。
RISC-V的應用場景
隨著物聯網時代的來臨,IoT芯片設計速度要快、成本要低、能量身定制。同時嵌入式市場具備少量多樣的特點,在各細分應用場景并未形成真正壁壘,架構的選擇五花八門。因此,這是RISC-V絕佳的突破口。RISC-V的開源能降低成本,也能讓用戶自由修改,可定制化。目前,國內外已有多家芯片企業投入大量資金研發RISC-V在IoT領域的應用。后摩爾時代,基于領域的架構設計(DSA, Domain Specific Architecture)的設計理念逐漸成為共識和趨勢;芯片需求海量化的同時,逐漸呈現出APP化的趨勢,需要滿足三個方面的特性:1.有效解決具體實際場景的問題;2.更快的市場響應速度;3.特性差異化和成本優勢;使用RISC-V開放架構的處理器內核能夠很好地滿足AIoT芯片差異化和成本優勢的要求。
在 RISC-V 的壓力之下,ARM 也在調整業務模式。2019年7月,ARM 推出了 Flexible Access 業務模式。無需讓合作伙伴在使用該技術之前預先支付許可費用,只需在產品準備好生產并開始發貨時,向 ARM 支付許可費用和專利費用;在 2019 年的 ARM 技術大會上,ARM 宣布將在部分 ARMv8 Cortex-M 系列 CPU 內核中引入自定義指令功能,即客戶能夠編寫自己的定制指令來加速其特定用例、嵌入式和物聯網應用程序?!凹尤胱远x指令功能”、“下調 IP 授權費”就是ARM應對 RISC-V 采取的舉措。
在可見的未來,ARM 可能依然會占據中高端市場,但 RISC-V會在一些碎片化的市場領域,比如高校教育培訓、物聯網等領域占據比較大的份額。這是因?yàn)橄裎锫?lián)網這樣嚴重碎片化的應用場景,對客制化的需求非常大。而由于 RISC-V 天生的開放特性,使得其很適合于這種需要軟硬件客制化的應用場景。
除了物聯網領域,RISC-V還將在以下領域大顯身手。
物聯網安全:RISC-V的開源特性允許廣泛的受眾檢查其體系結構,并在它們成為大范圍的安全事件之前糾正它們。RISC-V可以通過提供“修復”核心而無需實際更改核心的機會來影響我們現有的網絡犯罪流行。
手機市場:2019年12月12日年度RISC-V峰會上,三星披露了將SiFive RISC-V內核用于即將推出的各種應用芯片。其中之一是即將推出的5G RF前端模塊進行的毫米波(mmWave)射頻處理器,它將用于2020年三星旗艦5G智能手機。三星表示RISC-V內核還將用于AI圖像傳感器,安全管理,AI計算和控制。【根據SiFive CEO Naveed Sherwani的預測,兩年之后RISC-V就會進軍手機市場,與高通、蘋果、三星、聯發科等 ARM公司搶智能手機處理器市場,同時有可能威脅低功耗筆記本處理器。】
服務器市場:雖然目前RISC-V的高性能市場一片空白,但RISC-V本身用來設計高性能芯片是沒有問題的,學術界已經有基于RISC-V 架構的511核處理器(Celerity)。只是基于RISC-V的低門檻特點,進入的企業體量較為小巧,沒有足夠的資金做長期布局與研發,高性能等需要較長研發時間的領域尚無人嘗試。【根據SiFive首席執行官Naveed Sherwani的預測,5年后RISC-V指令的處理器就有可能進軍服務器市場。】
存儲市場:硬盤本身并不需要像SSD那樣龐大的計算資源,但是由于新的磁記錄技術,更復雜的功能(例如,基于NAND Flash的緩存,健康管理,QoS),它們的處理要求也在增長增強,因此對存儲器中控制芯片的計算能力要求變高了。需要實時處理和低延遲的數據量正在增長,因此硬盤不僅存儲數據,還需要處理數據。【西部數據發布了兩款新的SweRV核心產品SweRV Core EH2、SweRV Core EL2,都屬于微控制器專用CPU。西數表示,EH1、EH2、EL2核心都會在近期出現在大量產品中,而這些核心都會繼續對外開放,以壯大RISC-V的生態?!?/p>
RISC-V的難點與展望
RISC-V 目前最大的短板在于基于這一架構的生態發展還處于初級階段。所謂 RISC-V 的生態包括開放架構標準、硬件生態、工具鏈軟件生態、應用軟件生態等內容。其中,硬件生態包括開源內核 IP、開源 SoC、商業 IP 等;工具鏈軟件生態包括編譯器、匯編器、鏈接器、調試器等開源工具鏈和商業工具鏈;應用軟件生態就是操作系統、開發環境、應用軟件等。
在這張 RISC-V 生態“拼圖”上,除了最核心的開放架構標準,其余都需要從業者去完善。雖然正在完善這張“拼圖”的玩家尚有一些,如賽昉(SiFive)中國、芯來科技、平頭哥、臺灣晶心科技(Andes)等,但整體而言生態發展還在起步階段。
生態最重要的作用就是能讓用戶“快速上手”,比如參考設計等,即向智能門鎖、手表、手環、電機控制、平衡車控制等特定市場打造的軟硬件方案。當公司向客戶推廣的時候,客戶第一時間就會問有沒有參考方案。對于客戶來說有了參考方案,只需要略微修改就可以定制出自己的方案。”沒有參考設計,合作很難深入談下去,但目前而言,拿出參考方案并不容易。
好消息是 RISC-V 的生態已在逐漸完善。使用 RISC-V 架構設計芯片的企業越來越多,從硬件 IP 到軟件工具鏈,再到操作系統以及開發環境,都為設計企業帶來了更多的選擇,既有免費的開源版本,也有穩定高效的商業版本。并且由于軟硬部分都是基于同一套體系架構標準,所以國內外很多公司和組織的技術演進、合作創新都在不斷促進生態的完善。
目前所有的通用x86架構處理器技術都掌握在英特爾和AMD公司手中,ARM則也受到美國政策的限制。同時信息安全也是近幾年來一直在強調的話題。在政府、海關、金融、鐵路、民航、醫療、軍警等重要部門,保障其通信安全尤為重要。RISC-V的開源特性,使得國內企業可以繼續使用。同時因?yàn)槠淠K化的設計,可以直接應用模塊,使用門檻不高。并且對于新時代IoT等趨勢的驅動下,RISC-V 作為新興架構,擁有在 IoT 等新興領域深耕的客觀條件。以其精簡的體量,或許在未來的 IoT 領域中能取得絕對的優勢。隨著人工智能、5G、邊緣計算、區塊鏈等技術的發展和成熟,將對傳統計算需求形成巨大挑戰,并創造出新的計算技術需求,國內 CPU 企業如能在此期間不斷拓展產品譜系,將大有可為。
