全文共4990字，預計閱讀時間13分鐘

作者 | 程韞韻（Emily）

編輯 | 譚舒雯（Poppy）

注：文中圖片均來源于網絡

電子學史上第一批被發明出來并得到大規模生產的器件是模擬的，后來隨著微電子學的發展，數字技術的成本大大降低，加上計算機對于數字信號的要求，使得數字方法在人機交互等領域具有可行性和較高的性價比。但當數字運算芯片變得越來越小，發熱程度越來越嚴重時，它卻限制了速度和性能的提升。此外，數字運算離散逐步的方法不適合動態或連續時間問題，例如等離子體建模和神經網絡運行，也不適用于其他需要對現實世界輸入做出實時反應的系統。這種情況下模擬運算將會是一個更好的替代品，它能夠直接在連續時間問題的核心解決常微分方程。深度學習訓練階段的計算效率需要通過進一步開發深度學習工作流程隨機和近似的特性來提升，這在數字運算里意味著權衡計算效率與數值精確度，也為重新考慮模擬運算在非易失內存上執行深度學習的矩陣操作帶來了可能。在數字電路中，晶體管有開和關兩種狀態，用二進制表達分別對應1和0兩個邏輯電平。而在模擬電路中，晶體管會有無數種狀態，理論上能表示連續變化的數值，涉及連續函數形式模擬信號的電路，模擬主要指電壓或電流對于真實信號成比例的再現。

數字運算（Digital Computing）

數字運算處理的是離散數據塊，雖然數字運算設備能夠使用任何數字系統處理數據，但目前應用最廣泛的是由1和0構成的二進制數字系統。不同類型的信息，包括字符和十進制數，在被數字運算設備處理前都會在二進制數字系統內進行編碼。

世界上第一臺現代數字計算機是由英國數學家Charles Babbage設計的可編程計算器。這種計算器使用十進制數字系統，每個數字用齒輪齒表示。第一臺電子數字計算機同時使用二進制和十進制數字系統。由美國物理學家Vincent Atanasoff和他的研究生Clifford E. Berry在十九世紀三十年代后期搭建的計算機在數字電路中僅使用二進制系統，但只適用于有限的問題類型。由美國工程師J. Presper Eckert和John W. Mauchly設計的電子數字積分計算機（Electronic Numerical Integrator and Computer，ENIAC）被認為是世界上第一臺通用電子數字計算機。而第一臺實際操作中可編程數字計算機，電子儲存程序計算機（Electronic Delay Storage Automatic Calculator，EDSAC），由英國學者Maurice V. Wilkes在1949年發明，采用二進制編碼。自此，所有適用性數字運算設備在機器水平均使用二進制系統，而在更高的抽象水平上使用八進制或十六進制系統。[1]

數字計算機速度上的優勢讓使用者能夠接受其準確度上的小缺陷。例如，如果用積分求解曲線下區域的面積，數字運算的方法是“畫”出大量邊長極短的長方形進行曲線擬合，這些長方形面積的和就是積分運算結果的近似值。機器速度越快，“畫”出的長方形越多，計算結果就越精確。

當處理器整合到單個芯片上時，數據在組件間的傳輸速度因為距離的縮短而加快，數字運算對速度的提升效果顯著。數字計算機由超過1000個并行處理器組成，這使它能夠完成一些人類無法完成的任務。首先，它能夠快速地完成計算；其次，相較于人類，它可以更好地控制其他數字或模擬運算設備；最后，數字計算機的規模和速度能夠讓它模擬各種復雜場景，如機翼的風場、熱核爆炸的第一微秒，或一個看似牢不可破的密碼。

數字設備與模擬設備的主要區別與準確度和速度有關。因為傳感器、示波器或其他設備的數據無法直接在運算中表示，所以編碼對于數字運算系統至關重要。雖然信息是離散數值，但變化是連續的，所以傳輸?shù)綌?shù)字計算機的信息只是近似值。例如，在使用浮點運算法處理數字設備中的多位數時，將它們從完整結構轉換為浮點數會降低其準確度。當浮點數參與計算，誤差會復合增長。此外，數字設備處理的是編碼過的現實信息，由于轉換過程的存在和計算的非連續性，相較于模擬設備，數字設備的速度更慢。

模擬運算（Analog Computing）

近幾年，模擬計算已被證明在模擬生物系統上比數字計算更高效。模擬運算能夠在許多方面彌補數字運算的不足，如生物、流體動力學、天氣預測、量子化學、等離子物理等領域。與數字信號處理不同，由于模擬運算使用電子、機械或液壓等物理現象連續變化的量來模擬所要解決的問題，模擬計算會受到模擬噪聲的限制，但不受量化噪聲的影響。傳統數字計算的限制在于每次數字電路的轉換都會消耗能量，單個芯片上數以億計的晶體管以千兆赫的速度轉換將會產生大量熱量。相比之下，模擬運算適用于極低或極高頻率的場合，如果速度低至約10kHz至100kHz之間，數字運算的性能遠超過所需水平。而在數百MHz和數GHz的情況下，數字運算需要昂貴且高能耗的高速A/D轉換器和高性能處理核。

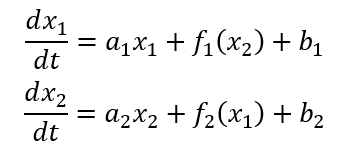

以二元微分方程為例，模擬計算電路中流經兩條線的電流由同一個方程式控制，電流值即原始方程式的解。這一過程涉及到模擬積分器、倍增器、扇出模塊和提供恒定電流的電源。在求解非線性微分方程時，單芯片模擬計算機通過時間連續電路生成能夠建立任意函數的模塊。因此，通用模擬計算機能夠用包含多個數字控制下運行的模擬電路的可編程芯片搭建，還可以將模擬計算機得到的結果輸入數字計算機中提升其精度。（圖1）[2]

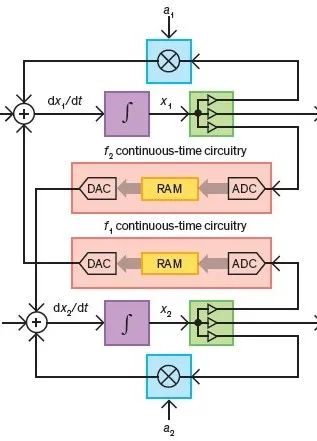

圖1 模擬計算電路

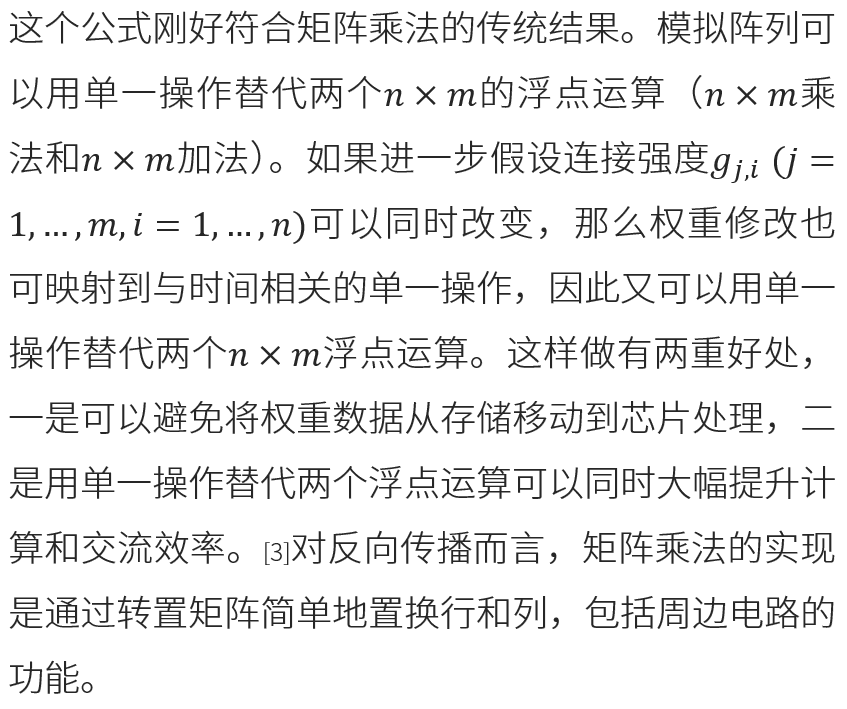

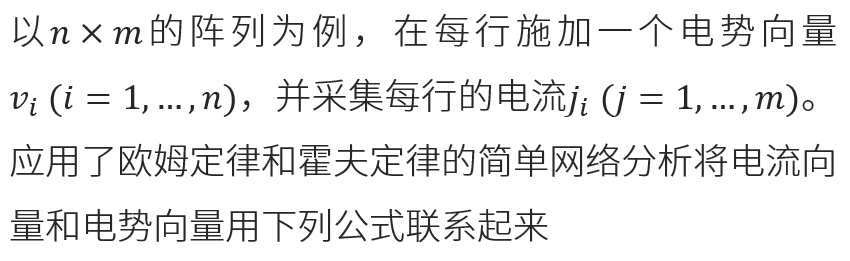

反向傳播算法的核心包含三種不同的操作：矩陣乘法、權重修改和激活函數的應用。矩陣乘法可以采用模擬運算的方法，因為二維矩陣可以映射到與抽象數學對象有相同行列數的物理陣列中（圖2）。在每行每列的交點處用電導G表示連接強度，如果施加電壓V到給定的行列，會產生電流j，公式如下

圖2 模擬存儲陣列

矩陣乘法中使用導電組件陣列的做法并不新穎，而是在許多年前就已被提出。隨著深度學習的興起，這種方法因為可以加速運算而得到關注（表1）[3]。因為權重數據儲存在物理陣列中，所以所有操作都需要就近進行，不能在存儲中反復移出移入。因此，內存要能夠存儲和保持權重，有非破壞性的讀取機制，還能夠在一次操作中讀取和寫入整個存儲陣列。盡管前兩個要求傳統存儲操作能夠滿足，但第三個要求與隨機順序存取截然相反，或至少會限制可存取地址空間。因此，可以使用傳統的存儲元件，但必須創造不同于傳統存儲架構的新陣列架構。 [5]

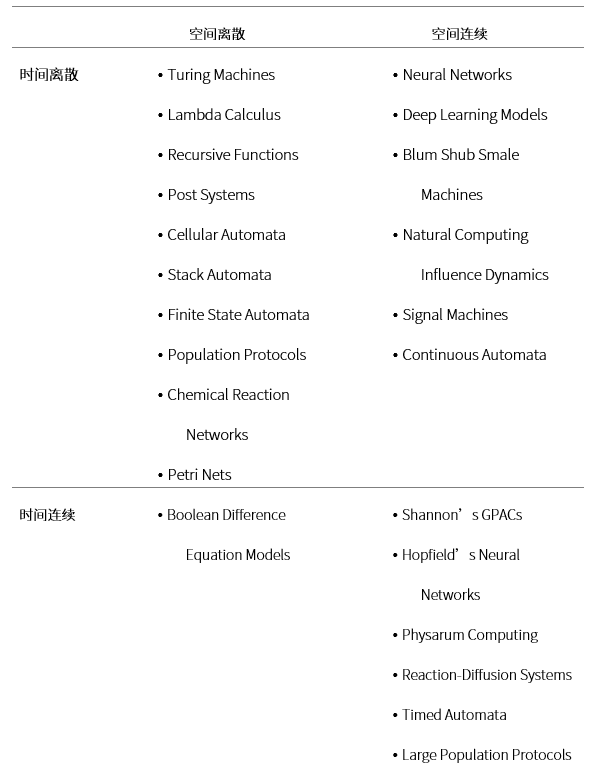

表1 重要計算模型的時空分類

應用案例與趨勢展望

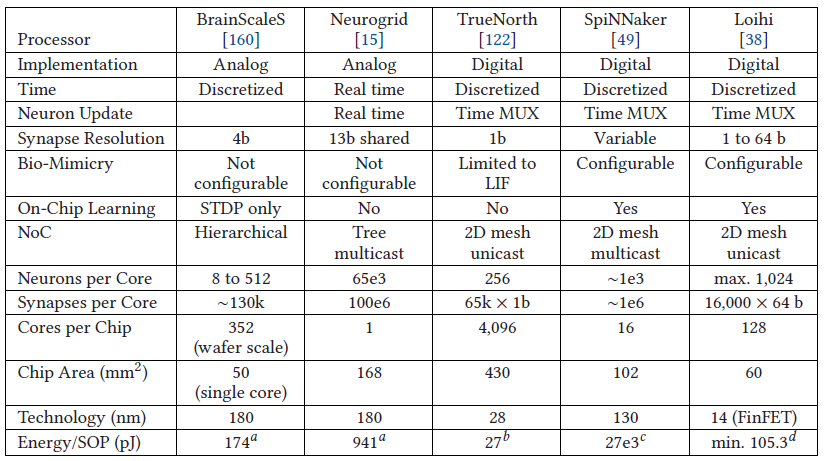

表2 主要Analog/Digital項目的特性比較

關于模擬運算和數字運算的實際應用，國內外已有多個相關研究項目和芯片產出結果（表2）。SpiNNaker芯片中，CPU與本地存儲器在單個芯片上緊密相連，它擁有幾種芯片中最高的可重構性。然而它的能耗和速率不如其他芯片，尤其是當模擬復雜的神經元和突觸模型時。除SpiNNaker以外，大多數芯片是基于數字電路或AMS電路（Analog and Mixed Signal，模擬混合信號電路）的硬件實現，而SpiNNaker是在多核ARM處理器上運行。AMS電路實現的優勢是模擬電路的物理特性，能夠直接模擬連續神經動力學，擁有比數字實現更強的計算能力和功率效率，亞閾值的AMS電路還能夠?qū)崿F(xiàn)超低能耗。BrainScaleS芯片由幾個晶圓相連而成，每個晶圓含有數個HiCANN神經內核，這一項目旨在模擬出有精確生物神經行為和人腦規模的神經網絡。海德堡大學研發的HiCANN芯片比實時快10000倍,晶片規模集成電路能夠?qū)崿F(xiàn)大規模并行處理。HiCANN芯片旨在為神經系統科學家提供超級電腦來加速大規模SNN模擬，而非開發需要實時操作的低能耗智能嵌入系統。Neurogrid是一種為閾下模擬電路設計的SNN鑒別器，能夠?qū)崟r運行并對生物機制進行仿真。TrueNorth是應用在數字電路上的神經形態芯片，能夠?qū)Φ凸拇笠?guī)模網絡進行評估，但TrueNorth系統不支持片上學習。SNN的參數，如SNN的拓撲結構和神經元間的連接強度，在配置后保持不變。在線下CPU/GPU平臺上訓練后，將訓練過的SNN參數配置到芯片上。沒有了片上訓練，芯片設計將大大簡化。然而，這樣的芯片無法實現自適應，任何SNN參數上的變化都需要重新配置和啟動。這四種芯片被認為是脈沖神經形態處理器領域的重要進步與前沿探索，多數以生物學模擬為目標，而TrueNorth旨在實現擁有強化操作符的低功耗機器學習。Loihi芯片是一種數字處理器，能夠靈活地對大規模SNN進行評估。就功能而言，Loihi芯片處于生物模擬和SNN機器學習的前沿領域，它將片上學習與不同學習規則、復雜神經元模型、信息編碼協議整合到一起，因此能夠?qū)崿F(xiàn)對不同算法的模擬。

國內主要的SNN研究項目包括清華大學的天機芯片和浙江大學的達爾文芯片。第一代天機芯片在2015年完成，2017年進化為第二代，速度更快，性能更高，功耗更低，比IBM TrueNorth功能更全、更靈活、擴展性更好，密度大20%，速度快至少10倍，帶寬高至少100倍。最新一代天機芯片采用28nm工藝制造，核心面積僅3.8x3.8毫米，含有156個FCores核心，大約40000個神經元和1000萬個神經突觸，既支持神經科學模型和計算機科學模型，又支持神經科學發現的眾多神經回路網絡和異構網絡的混合建模。芯片采用了存算一體技術，無需外掛DDR（Double Data Rate, 雙倍數據速率）緩存，極大節省了空間、功耗和成本。為實現脈沖神經網絡（SNN）和人工神經網絡（ANN）的融合，研究團隊構建了一個跨范式的神經元方案并設計了一個統一的功能核（FCore），包含了軸突、突觸、樹突、胞體和神經路由器構建單元。依靠可重構功能核靈活的建模配置和拓撲連接，編碼方式可以在ANN和SNN模式之間轉換，從而實現異構神經網絡。

圖3 天機芯片

類腦芯片達爾文2于2019年8月在杭州發布，該芯片由浙江大學牽頭研發，杭州電子科技大學和華為中央研究院分別參與了芯片研制與算法和應用場景研究工作。單芯片支持多達15萬個神經元，相當于果蠅的神經元數目，是目前國內已知單芯片神經元規模最大的脈沖神經網絡類腦芯片。達爾文2采用55nm標準CMOS工藝制造，單芯片有576個內核，每個內核支持256個神經元和超過一千萬的神經突觸，可通過系統級擴展構建千萬級神經元類腦計算系統。2020年9月，浙江大學聯合之江實驗室共同研制成功包含792顆達爾文2代芯片的機架式類腦計算機，數量規模相當于小鼠大腦，能支持1.2億脈沖神經元和近千億神經突觸，但運行功耗僅需要350-500瓦。[6]

圖4 達爾文芯片

現今深度學習已然成為人工智能的同義詞，雖然業界希望深度學習能夠像微電子元件一樣廣泛應用到生活的各個方面，但它至今沒有相似的比例縮小規則，甚至沒有一個能作為引導的基本理論。雖然已經開發出含數百萬參數的復雜神經網絡、采集了大量標記過的數據集，并找到了能夠執行算法的硬件，但對于深度學習的廣泛應用，成本是一個主要問題，包括建造模型花費的時間和訓練執行所需的計算資源。GPU的出現讓這些任務能夠被處理，而為深度學習定制的硬件將會有優于傳統CPU的性能。目前已經出現了新一代的深度學習加速硬件，通過權衡通用性與計算效率來優化成本。建造和訓練模型的復雜程度迫使研究者從系統層面上尋找解決方法，同時使用數個深度學習加速器來解決問題。深度學習機器的系統最終會影響到新的人工智能硬件加速器的可行性。模擬加速器的基礎設計和材料性質等問題亟待解決，以增強系統層面整合的可能性。雖然不期望深度學習模擬運算能夠從根本上開創新的生態系統，但它需要能夠增強現有的數字運算。因此，我們將會看到對神經網絡性能提升的持續性推動，而數字硬件的解決方法將會被開發利用到極限。如果情況樂觀，模擬運算方案將會與這一改變無縫銜接。
